Golyócsuklók és perselyek a két legkritikusabb kopóalkatrész a jármű felfüggesztésében és kvagymányrendszerében. Golyós ízületek gömb alakú forgáspontok, amelyek összekötik a kerékagyat a felfüggesztés vezérlőkarjaival, lehetővé téve a forgást és a szögletes mozgást. Perselyek hengeres gumi- vagy poliuretán hüvelyek, amelyek tompítják és elszigetelik a fém-fém érintkezést a felfüggesztés forgáspontjain. Mindkettőt ki kell cserélni, ha mérhető játékot, repedést vagy zajt mutatnak – általában mindegyiket 70 000-150 000 mérföld a vezetési körülményektől, az anyagminőségtől és a karbantartás gyakoriságától függően. A kopott figyelmen kívül hagyása gömbcsuklók és perselyek az egyik vezető oka a gumiabroncsok idő előtti kopásának, a beállítási hibáknak és a kormányzás elvesztésének.

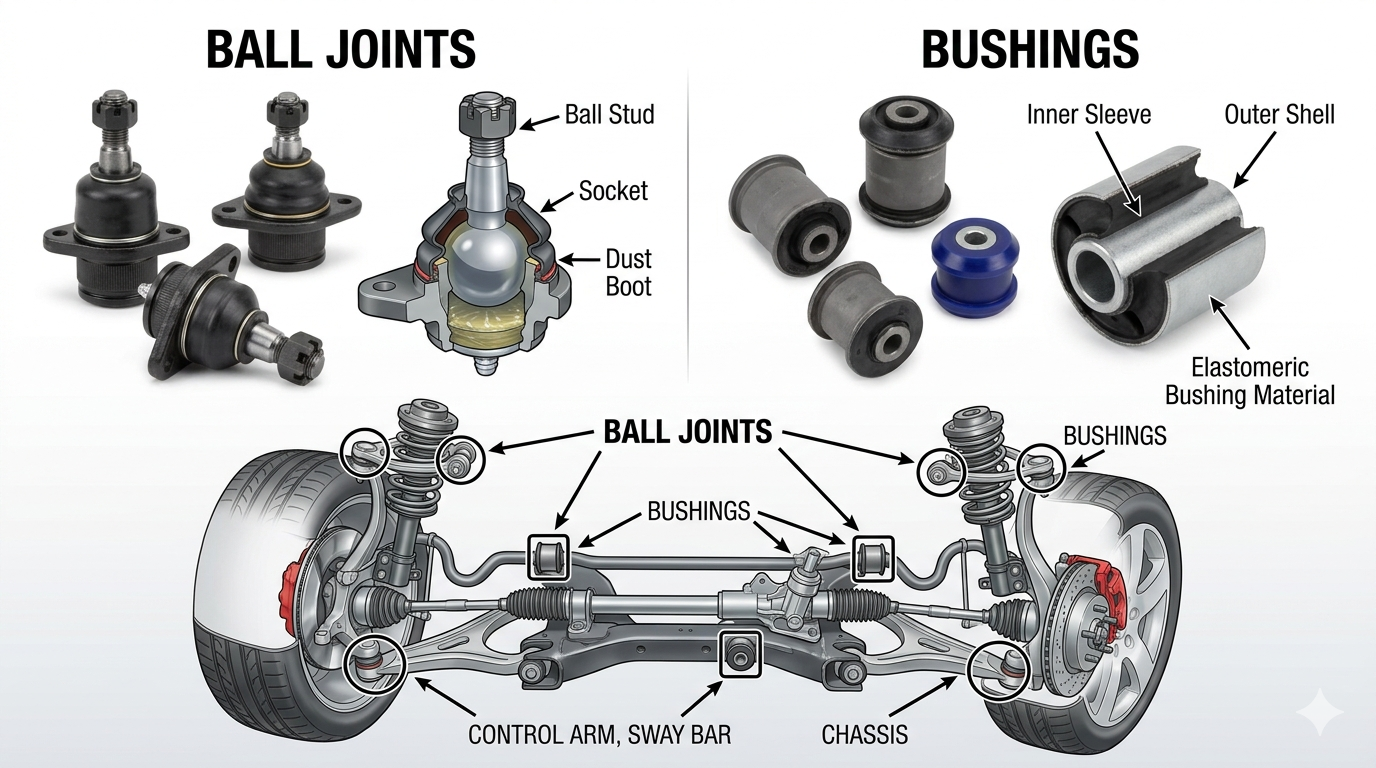

Mik azok a gömbcsuklók? Funkció, kialakítás és hely

A gömbcsukló egy rugalmas forgócsap, amely egy edzett acél golyóscsapból áll, amely egy kenőhüvely-házban helyezkedik el, és amelyet úgy terveztek, hogy egyszerre szállítson terhelést és lehetővé tegye a többtengelyes mozgást. Tekintsd úgy, mint az emberi csípőízületet – jelentős súlyt kell elviselnie, miközben szabadon kell forognia több irányba anélkül, hogy megkötné vagy elveszítené a pozíció pontosságát.

Egy tipikus első felfüggesztési rendszerben minden első kerék rendelkezik legalább egy gömbcsukló — általában egy felső és egy alsó gömbcsukló a dupla lengőkaros rendszerekben, vagy egy alsó gömbcsukló a MacPherson rugóstag rendszerekben. Független többlengőkaros kialakítású hátsó felfüggesztések lehetnek kerekenként két-négy gömbcsukló .

A gömbcsuklók helyzetüktől függően két különböző szerepet töltenek be:

• Teherhordó gömbcsuklók hordozza a jármű súlyát. A MacPherson rugóstag-elrendezéseknél az alsó gömbcsukló viseli a teljes felfüggesztési terhelést, és gyorsabban kopik, mint a dupla lengőkaros rendszerek csuklói, ahol a terhelés két csukló között oszlik meg.
• Követő gömbcsuklók irányítja a mozgást, de minimális függőleges terhelést hordoz. Ezek általában tovább tartanak, de még mindig ellenőrzést igényelnek, mivel meghibásodásuk befolyásolja a kormánygeometriát.

A modern tömített gömbcsuklók előolajozottak és nem igényelnek karbantartást. A régebbi vagy teljesítményorientált kialakítások azonban tartalmaznak zsírzószerelvényeket (Zerk fittings), amelyeket minden alkalommal meg kell zsírozni. 15 000-30 000 mérföld az élettartam meghosszabbítására.

Mik azok a perselyek? Funkció, anyagok és típusok

A persely egy hengeres bélés – jellemzően gumiból, poliuretánból vagy nagy teljesítményű alkalmazásokban gömb alakú csapágyfémből –, amelyet a felfüggesztésbe vagy a kormányelembe préselnek, hogy elnyeljék az ütéseket, csökkentsék a zajt és fenntartsák a forgási geometriát. Ahol két fém felfüggesztési alkatrésznek egymásnak kell forognia vagy hajlítania, egy persely van köztük, hogy megakadályozza a fém-fém érintkezést.

Perselyek találhatók az egész felfüggesztésben és kormányrendszerben, beleértve:

• Vezérlőkar perselyek — a felső és alsó vezérlőkarok belső forgáspontjainál
• Lengőrúd (stabilizátorrúd) perselyek és végösszekötő perselyek — a bukókeret rögzítése a segédkerethez és a lengőkarokhoz
• Rugóstag perselyek — a feszítő-/nyomórudak hátsó tengelyénél
• Utánfutó kar perselyek — hátsó többlengőkaros és félig függőkaros felfüggesztésekben
• Alváz perselyek — a teljes segédkeret leválasztása az alváztól
• Kormányléc perselyek — a kormányrúd felszerelése a segédvázra

Gumi vs. poliuretán perselyek: melyik a jobb?

A gumi perselyek az OEM szabványok, mert a leghatékonyabban elnyelik a vibrációt és az útzajt , amely az előírásoknak megfelelő utat kínál a határnál kissé homályos kezelés árán. A poliuretán perselyek keményebbek, méretstabilabbak, és jobban ellenállnak az olajnak, az ózonnak és a szélsőséges hőmérsékleteknek – élesebb kormányreakciót és hosszabb élettartamot biztosítanak (gyakran 2-3-szor hosszabb, mint a gumi ).

Gömbcsuklók vs. perselyek: Az alapvető különbségek egy pillantásra

Felirat: A gömbcsuklók és perselyek közvetlen összehasonlítása nyolc kulcsfontosságú jellemző alapján, beleértve a funkciót, az anyagokat, a meghibásodási tüneteket, az élettartamot és a csereköltséget.

Figyelmeztető jelek kopott gömbcsuklókra és perselyekre

A gömbcsuklók és perselyek meghibásodásának legkorábbi figyelmeztető jele a szokatlan zaj – különösen az első felfüggesztés csörömpölő, nyikorgó vagy kopogó hangja, amikor egyenetlenségen áthaladunk vagy alacsony sebességű kanyarban. A gömbcsukló meghibásodása és a persely meghibásodása közötti különbség korai felismerése megakadályozza mind a biztonsági kockázatokat, mind a gumiabroncsok, a beállítás és a kormányelemek lépcsőzetes károsodását.

Kopott gömbcsukló jelei

• Kopogó vagy puffanó zaj az első felfüggesztéstől, ha kátyúkba, ütőkbe vagy egyenetlen útfelületbe ütközik – a legmegbízhatóbb korai jelző
• Vándorlás vagy homályos kormányzás — a jármű finoman sodródik kormányzás nélkül, ami állandó kisebb korrekciókat igényel
• Kormánykerék vibrációja autópályás sebességnél, különösen 50-70 mph között, a kerék laza geometriája miatt
• Egyenetlen vagy tollas gumikopás – jellemzően az első gumiabroncsok belső vagy külső szélén, ami azt jelzi, hogy a kerékdőlés szöge dinamikusan változik, amikor a csukló túlzottan elmozdul
• Szemrevételezési hiba: több mint 0,5 mm axiális játék or 1,5 mm sugárirányú játék számlapjelzővel mérve kopott gömbcsuklót jelez, amely azonnali cserét igényel

Kopott perselyek jelei

• Csikorgás vagy csikorgás a felfüggesztés forgáspontjaitól lassú parkolási manőverek során, vagy amikor a súly eltolódik az ütődéseken – a gumi kiszáradása a leggyakoribb ok
• Kopogás vagy csörömpölés — jellemzően kevésbé éles, mint a gömbcsukló kopogása; inkább üreges puffanás, amikor a fém érintkezik a fémmel egy elromlott perselyen keresztül
• Csökkentett kormányélesség — a jármű „lebegőnek” érzi magát vagy pontatlannak érzi az irányváltásokat, mivel a vezérlőkar geometriája terhelés hatására eltolódik
• Látható repedés vagy szakadás a gumi persely anyaga, látható a belső vezérlőkar forgáspontjainál a futómű szemrevételezése során
• Fékes merülés vagy túlzott testgurulás — a lengőrúd kopott perselyei és végtagjai nagyobb gurulást tesznek lehetővé, mint amennyit a bukórúd tervez

A gömbcsuklók és perselyek ellenőrzése: lépésről lépésre

A gömbcsukló és a persely megfelelő ellenőrzéséhez a járművet biztonságosan fel kell emelni, hogy a felfüggesztés szabadon lógjon — soha ne végezze el ezt az ellenőrzést a gépkocsi kerekein, mivel a teher elfedi az ízületek holtjátékát.

Golyócsukló ellenőrzése

1. Emelje fel és támassza meg a járművet az emelőn a váz alatt áll (nem a vezérlőkarok), így a felfüggesztés teljesen leesik.
2. Fogja meg a gumiabroncs felső és alsó részét (12 órás és 6 órás pozícióban), és erősen ringassa ki-be. Bármilyen érzékelhető mozgás a gömbcsukló kopására utal – teherhordó ízületeknél, 0 mm játék az elfogadható határ a legtöbb OEM specifikáción.
3. Fogja meg az abroncsot 9 és 3 órai pozícióban és oldalt ringatja. Az oldalirányú játék ebben a helyzetben inkább a kerékcsapágyak kopására utal, mint a gömbcsuklókra.
4. Használjon tárcsajelzőt a pontos méréshez: rögzítse a vezérlőkarhoz, és helyezze a szondát a gömbcsuklós csaphoz. Bármilyen fenti olvasmány 0,5 mm axiális vagy 1,5 mm radiális általában cserét igényel.
5. Vizsgálja meg a porzsákot vizuálisan – a szakadt vagy hiányzó csizma lehetővé teszi a szennyeződést és gyorsan felgyorsítja a belső kopást. A legtöbb professzionális ellenőrzési szabvány szerint önmagában a szakadt csomagtartó indokolja a cserét.

Perselyvizsgálat

1. Felemelt járművel , használjon erős zseblámpát és tükröt az összes hozzáférhető vezérlőkar, lengőkar és a hátsó kar perselyek szemrevételezésére, hogy nincsenek-e repedések, szakadások vagy kinyomódások (a gumi kinyomódik a házból).
2. Használjon kifeszítő rudat finoman alkalmazza a vezérlőkarra az egyes perselyhelyek közelében. A mozgás nagyobb, mint 3-4 mm bármely irányban a persely meghibásodását jelzi.
3. Ellenőrizze az olajszennyeződést - olajos, duzzadt vagy elszíneződött gumi azt jelzi, hogy a persely felszívta a kőolajtermékeket (gyakran a motor vagy a sebességváltó közelében), ami drámai módon felgyorsítja a romlást.

Gumi vs. poliuretán perselyek: Részletes összehasonlítás

Felirat: Az OEM gumi perselyek és a poliuretán perselyek összehasonlítása kilenc teljesítmény, tartósság és alkalmazási kritérium alapján, hogy segítsen kiválasztani a járműhöz megfelelő perselyanyagot.

Golyócsukló és persely csere: költség, munkaerő és mire számíthatunk

A gömbcsuklók és a perselyek együttes cseréje egyetlen felfüggesztési szerviz látogatás során jelentős munkaerőköltséget takarít meg , mivel mindkét alkatrész kerék eltávolítást, felfüggesztés szétszerelést és javítás utáni beállítást igényel – ez a munka szinte teljesen átfedi egymást.

Tipikus csereköltségek

• Golyócsukló csere (egy sarok): 150–350 dollár alkatrész és munka a legtöbb személygépkocsihoz. A nagy teherbírású vezérlőkarokon benyomott gömbcsuklókkal rendelkező teherautók és SUV-k tól kezdve 300–600 dollár sarkonként .
• Vezérlőkar persely csere: 80–200 dollár vezérlőkaronként, ha a perselyeket külön cserélik. Az új perselyek ki- és bepréseléséhez hidraulikus présre van szükség – a legtöbb üzletben a teljes vezérlőkart cserélik, amikor a perselycsere költsége megközelíti az összeszerelt kar árát, ami sok modern járműnél megszokott.
• Teljes vezérlőkar csere (karos gömbcsukló perselyek összeállításban): 200–500 USD sarkonként a legtöbb jármű esetében – gyakran a leggazdaságosabb út, ha a gömbcsuklókat és a perselyeket egyidejűleg kopnak.
• Négykerék beállítás a felfüggesztési munkák után: add hozzá 80-150 dollár — kötelező minden gömbcsukló vagy vezérlőkar perselycsere után.

A gömbcsuklókat és a perselyeket párban kell cserélni?

Igen – mindkét oldal egyidejű cseréje a szokásos szakmai ajánlás ha a futásteljesítmény meghaladja a 80 000 mérföldet, vagy ha a jármű 8 évnél idősebb. A futásteljesítmény és a környezeti hatások miatt az alkatrészek hasonló arányban kopnak. Ha csak a meghibásodott oldalt cseréljük ki, az ellenkező oldal valószínűleg 12–18 hónapon belül meghibásodik, és ugyanazon munkaerőköltség megismétlését kell követelnie.

A gömbcsukló és a persely kopását felgyorsító tényezők

A vezetési körülmények és a jármű terhelése nagyobb hatással van a gömbcsukló és a persely élettartamára, mint a futásteljesítmény önmagában — egy 50 000 mérföldet megtett, durva vidéki utakon futó járműnek rosszabb lehet a felfüggesztése, mint egy 100 000 kilométeres autópályán.

• Egyenetlen vagy burkolatlan utak: A kátyús ütközések lökésterhelést okoznak 3–5-ször nagyobb, mint a normál közúti terhelés gömbcsuklókhoz. Egyetlen súlyos kátyús ütközés deformálhatja a gömbfejet, vagy megrepedhet egy elhasználódott gumipersely.
• Nehéz rakomány vagy vontatás: Ha a járművet a névleges GVWR-n túlra rakod, azzal arányosan megnő a gömbcsukló terhelése. A maximális névleges kapacitással történő vontatás folyamatosan csökkenti a gömbcsukló élettartamát a becsült értékkel 20-35% terheletlen használathoz képest.
• Megemelt felfüggesztések: A felfüggesztési emelőkészletek a tervezési tartományon túl növelik a CV tengely és a gömbcsukló működési szögét, drámaian felgyorsítva a kopást – gyakran csökkentve a gömbcsukló élettartamát 30 000-50 000 mérföld erősen emelt teherautókban.
• Elhanyagolt igazítás: Az eltolódás a gömbcsuklók oldalirányú terhelését egyenetlen, a perselyeken pedig rendellenes hajlító igénybevételt okoz. Egy jármű csak 0,5°-os túlhajlás akár 40%-kal is felgyorsíthatja a belső gömbcsukló kopását.
• Szakadt porcsizma: Amint a gömbcsukló vagy a persely védőburkolata elszakad, azonnal megkezdődik a szennyeződés, a szemcsék és a víz bejutása. A gömbcsukló aljzatában lévő szennyezett zsír koptatja a foglalat bélést, így a hátralévő élettartam évről évre csökken hónap .
• Sós és korróziós környezet: Téli éghajlaton az útsó behatol a gömbcsukló házai és a vezérlőkarok közé, megragadja az alkatrészeket és felgyorsítja a külső korróziót, ami végül magát a csuklóházat is veszélyezteti.

A meghibásodott gömbcsuklók figyelmen kívül hagyásának következménye: Biztonsági perspektíva

A teljesen meghibásodott gömbcsukló – olyan, ahol a csap elválik a foglalattól – a kormányzás és a kerék feletti irányítás azonnali és teljes elvesztését okozza. , amelyet a National Highway Traffic Safety Administration (NHTSA) katasztrofális biztonsági hibának minősít. Amikor egy alsó gömbcsukló elválik, a kerék befelé esik (negatív dőlésszög-hiba), az orsó leesik, és a járműnek nincs kormányzási vagy fékezőképessége azon a kanyarban.

Az NHTSA adatai ezt mutatják felfüggesztés alkatrészeinek hibái – beleértve a gömbcsuklókat is – körülbelül Évente 5000 gépjárműbaleset történik az Egyesült Államokban. Ellentétben a persely meghibásodásával, amely fokozatosan rontja a teljesítményt, a gömbcsukló meghibásodása hirtelen és további figyelmeztetés nélkül jelentkezhet a kezdeti csörömpölés után.

Gyakorlati biztonsági szabály: a teherhordó gömbcsuklóban mérhető holtjáték azonnali cserét jelent . A kopott teherhordó gömbcsuklókra nincs elfogadható „figyelni és meghajtani” küszöb.

Gyakran ismételt kérdések a gömbcsuklókkal és perselyekkel kapcsolatban

Következtetés: A golyós ízületek és a perselyek egészségének prioritása nem vitatható

Golyócsuklók és perselyek work as a system - amikor az egyik leromlik, a másik kompenzálni kényszerül, felgyorsítva a kopást a teljes felfüggesztésben. Ha ezeket különálló, független aggályokként kezeljük, az hiányos javításokhoz, ismételt igazításokhoz és a gumiabroncsok folyamatos kopásához vezet.

A gyakorlati út: nézd meg gömbcsuklók és perselyek minden gumiabroncs-fordulatnál (5000–7500 mérföldenként) cserélje ki a kopott alkatrészeket tengelypáronként, mindig kövesse a felfüggesztési munkát négykerék-beállítással, és válassza ki az alkatrészminőséget, amely megfelel járműve használati esetének – OEM gumi a kényelem-orientált napi vezetők számára, poliuretán a teljesítményhez vagy a nehéz alkalmazásokhoz.

Teljes első futómű-frissítés – mindkettővel együtt gömbcsuklók és perselyek – jellemzően 600–1200 dollárba kerül a legtöbb személygépjármű esetében, és ez az egyik legnagyobb hatású karbantartási befektetés, amely a biztonság és a menetdinamikának a 80 000 mérföldet meghaladó járművön történő helyreállításához elérhető.
